絕緣子彎曲負荷試驗方法

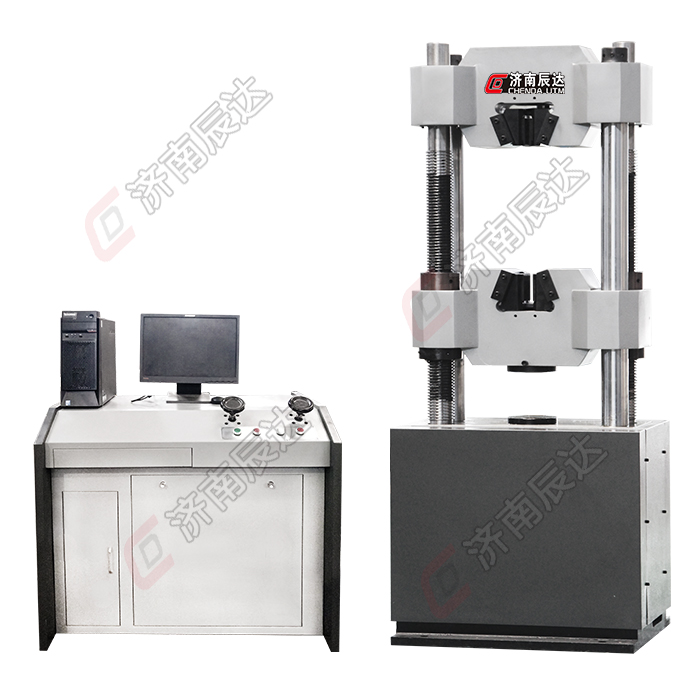

絕緣子彎曲負荷試驗機：

 1
、線路絕緣子安裝

 A
、絕緣子的安裝

 a）針式絕緣子 絕緣子應直立地固定在試驗機上（當水平安裝時，應考慮試驗結果的等效性）。當僅對絕緣件的彎曲強度進行試驗時
，應采用特製的加強鋼腳，將絕緣件固定好。

 b）柱式絕緣子 絕緣子應帶有安裝用的整套金屬附件，直立地安裝在試驗機上（當采用不同安裝角度進行安裝時，應考慮試驗結果的等效性），試驗機安裝支承麵尺寸應不小於試品安裝麵尺寸。

 c）瓷橫擔絕緣子 絕緣子按使用狀態固定在試驗機上（當水平安裝時，應考慮試驗結果的等效性），試驗機安裝支承麵尺寸應不小於試品安裝麵尺寸，全瓷式橫擔絕緣子應在安裝麵兩側麵墊以厚1mm-2mm的軟性緩衝墊片，安裝用螺栓應有足夠的剛度
，使在試驗中不發生明顯的彎曲變形。

d）蝶式和線軸式絕緣子 絕緣子按近似正常使用的情況安裝在試驗機上
，安裝試品用的加強穿釘應有足夠的剛度

，使在試驗中不發生明顯的彎曲變形。

 B、套管安裝

絕jue緣yuan子zi一yi般ban應ying直zhi立li安an裝zhuang，將jiang法fa蘭lan固gu定ding在zai試shi驗yan機ji上shang
，當dang試shi品pin法fa蘭lan有you二er個ge或huo二er個ge以yi上shang的de安an裝zhuang孔kong時shi，安an裝zhuang時shi應ying使shi其qi中zhong兩liang個ge相xiang鄰lin安an裝zhuang孔kong軸zhou線xian所suo組zu成cheng的de麵mian垂chui直zhi於yu力li的de方fang向xiang（在特殊情況下
，可按實際使用時的受力方向）。用適當直徑的鋼索或拉杆緊貼在試品長端端蓋上或導電排（杆）的側麵上，並應使施加的負荷通過絕緣子軸線，且與其垂直。

2、試驗程序：

A、彎曲破壞負荷試驗程序 試驗時
，在規定的彎曲破壞負荷的75％以前，應平穩而無衝擊地增加負荷

，其後以每分鍾為規定彎曲破壞負荷的35％-100％的速率升高至試品破壞（能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高）為止
，此時的負荷值為試品的彎曲破壞負荷。 對於支柱絕緣子，在規定的彎曲破壞負荷的50％以前，應平穩而無衝擊地增加負荷
，其後以每分鍾為規定彎曲破壞負荷的35％-100％的速率升高至試品破壞（能觀察得到明顯破壞現象，或試驗機負荷指示值不再升高）為止，此時的負荷值為試品的彎曲破壞負荷。 如果僅要求進行耐受負荷試驗，則負荷升高至標準規定的試驗負荷
，在此負荷下如試品不破壞，則通過本試驗。

 B、逐個彎曲負荷試驗程序 試驗時，應均勻而無衝擊地升高負荷至規定的逐個彎曲負荷值，並在此負荷下保持10s，試品不應有破壞、膠合劑開裂（不包括膠合劑與金屬附件間的微小縫隙）或金屬附件產生明顯的永久變形以及各部位間的明顯的位移現象。 當采用四向（或多向）彎曲負荷試驗時，試驗負荷加到規定試驗負荷值後，立即卸去負荷（或按具體產品標準停留時間）

，試品不應有破壞
、膠合劑開裂（不包括膠合劑與金屬附件間的微小縫隙）
，或金屬附件上產生明顯的永久性變形以及各部位間的明顯的位移現象。每試驗一個方向，試品應旋轉90。角（或按其試驗方向數計算而得的角度）。

 C
、負荷下偏移試驗程序 完整的支柱絕緣子安裝在剛性支架上，在試品自由端施加彎曲負荷，在機械破壞負荷的20％

、50％

、70％的各點上測量各負荷點下的偏移量
